Varenummer 140

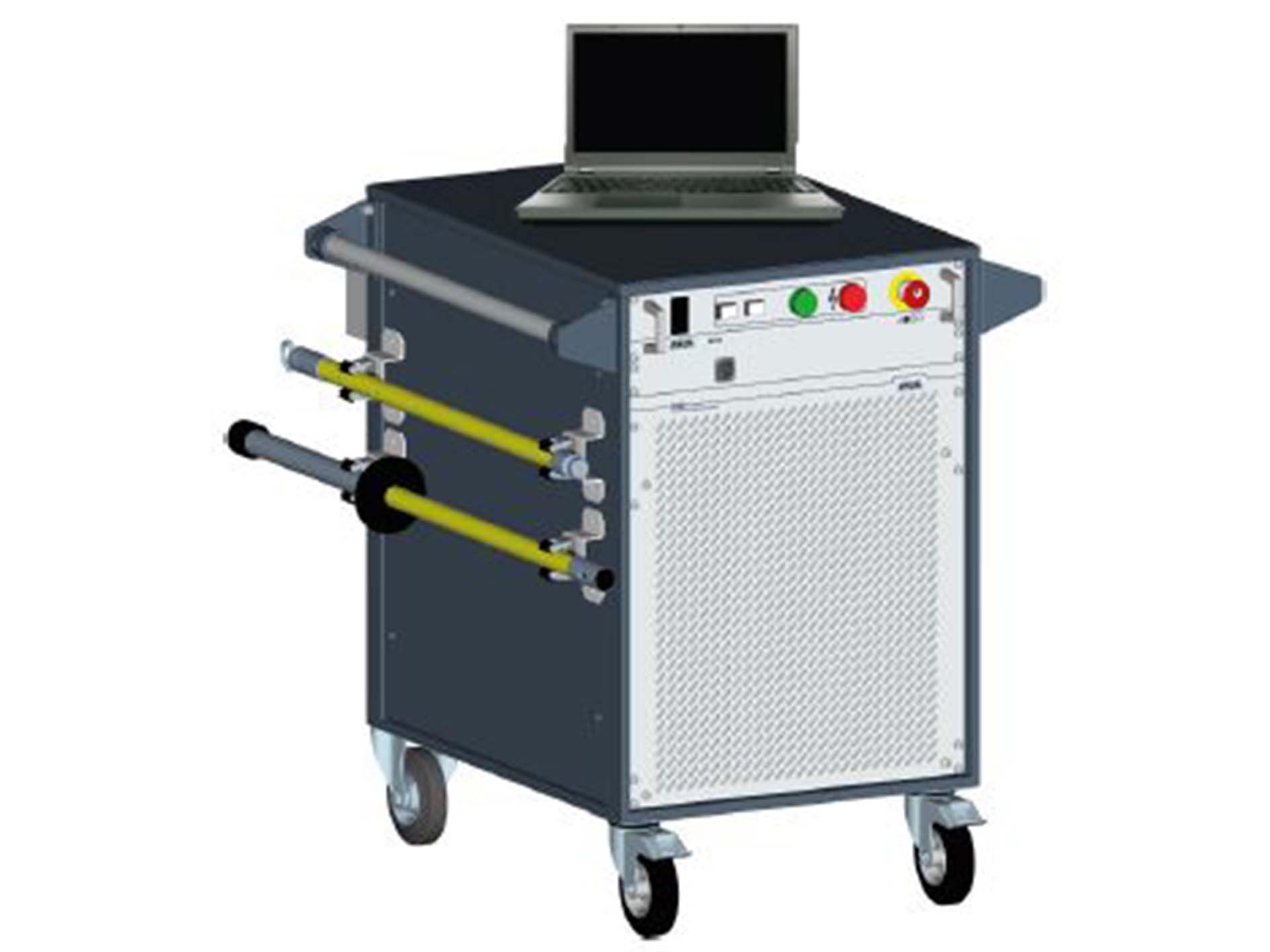

PHG 80 portable BAUR VLF test system with truesinus
PHG 80 er et transportabelt VLF-testsystem til kabeltest og kabelkappetest af mellemspændingskabler op til 50 kV, med mulighed for op til 80 kV DC.
Udvalgte funktioner
- Maks. testspænding op til 57 kVrms ved VLF truesinus®
- VLF truesinus®, VLF firkantet puls og DC-spænding i én enhed
- Kabeltest efter IEC 60502, DIN VDE 0276-620/621, IEC 60060-3, IEEE 400.2-2013 og IEEE 400-2012
- Kabelkappetest efter IEC 60229
- Justerbar testfrekvens fra 0,01 Hz til 1 Hz
Produktbeskrivelse
PHG 80 er BAURs transportable VLF-testsystem til sikker test og fejlfri dokumentation af mellemspændingskabler. Systemet kombinerer VLF truesinus® med VLF firkantet puls og en stabiliseret DC-spænding, så du kan vælge den testform, der passer til opgaven og kabeltypen.
Løsningen er udviklet til kabeltest og kabelkappetest af mellemspændingskabler op til 50 kV driftsspænding. Den lastuafhængige spændingsgenerering giver reproducerbare resultater, og den digitale styring gør testforløbet mere ensartet på tværs af kabellængder og installationsforhold. PHG 80 kan derfor bruges både til rutinemæssig kontrol og til mere krævende feltarbejde, hvor der stilles høje krav til sikkerhed, robusthed og rapportering.
PHG 80 er også relevant, når der arbejdes med papirisolerede masseimprægnerede kabler, hvor den stabile DC-spænding op til 80 kV kan anvendes til spændingsprøvning. I kombination med BAUR Software 4 får man et system, der er velegnet til automatiserede sekvenser, dokumentation og efterfølgende analyse.
Funktioner og egenskaber
- Maks. testspænding op til 57 kVrms ved VLF truesinus®
- VLF truesinus®, VLF firkantet puls og DC-spænding i én enhed
- Kabeltest efter IEC 60502, DIN VDE 0276-620/621, IEC 60060-3, IEEE 400.2-2013 og IEEE 400-2012
- Kabelkappetest efter IEC 60229
- Justerbar testfrekvens fra 0,01 Hz til 1 Hz
- Automatisk gennemslagsdetektion og sikker afbrydelse ved gennemslag
- Automatisk rapportering og standardiserede diagnostiske sekvenser
- Intuitiv brugergrænseflade på flere sprog
- Sikkerhedskontrolenhed i overensstemmelse med EN 50191
- Op til 80 kV DC til spændingsprøvning af egnede kabler
- Kan udvides med PD-TaD 62 eller PD-TaD 80 til TD-, PD- og Monitored Withstand Test-funktioner
